Influența formei de undă ondulată asupra performanței produsului țevii ondulate cu un singur perete

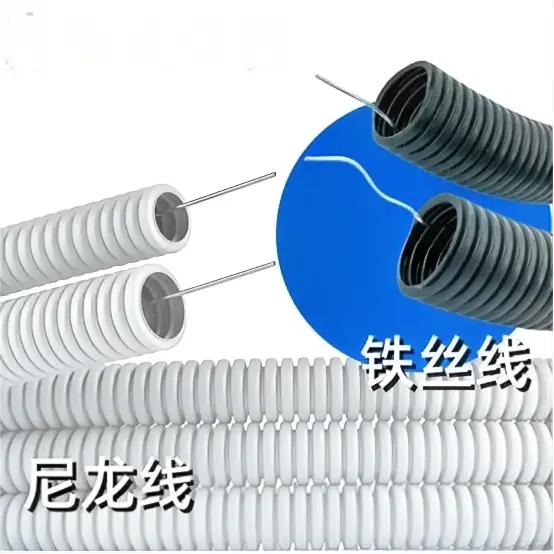

Țevile ondulate cu un singur perete oferă o versatilitate extinsă de aplicare datorită designului lor structural unic și proprietăților materialelor. Acestea servesc drept soluții ideale pentru sistemele de drenaj din clădirile rezidențiale și comerciale, canalizarea eficientă a apelor pluviale și uzate cu capacitate optimă de debit. În scenariile de gestionare a cablurilor, aceste conducte funcționează ca conducte de protecție robuste pentru cablurile electrice și de comunicații, combinând durabilitatea cu capabilități flexibile de instalare. Construcția ușoară minimizează efortul de manipulare în timpul instalării, în timp ce rezistența inerentă la coroziune asigură stabilitatea performanței pe termen lung în diverse condiții de mediu. În plus, aplicarea lor se extinde la sistemele de irigare agricole, unde facilitează distribuția precisă a apei către culturi, sporind eficiența irigației și utilizarea resurselor.

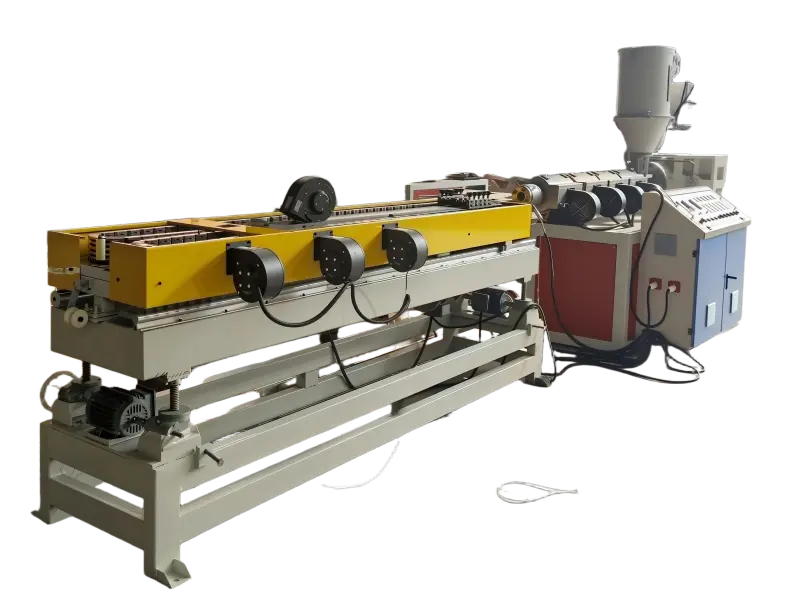

Când folosimmașină pentru țevi ondulate cu un singur peretepentru a face țeavă ondulată, există diferite tipuri de formă de creasta valului care pot fi realizate în funcție de cerințele de utilizare. Forma crestei valului servește ca parametru structural de bază care guvernează rigiditatea inelului, flexibilitatea, rezistența la impact, distribuția tensiunilor, performanța dinamicii fluidelor și eficiența instalării țevilor ondulate cu un singur perete.

1. Forma de vârf a valului principal și influența performanței de bază

1. Undă trapezoidală (cel mai frecvent utilizată în inginerie, reprezentând aproximativ 76%)

· Caracteristicile structurii sunt următoarele: creasta este plată, peretele lateral este înclinat și jgheabul este în mare parte rotunjit.

· Impactul performanței

o Rigiditate circumferențială mare: zona mare de sprijin a planului vârfului undei oferă o rezistență puternică la forțele de compresie radiale, permițând realizarea unor grade de rigiditate ridicată (SN4–SN16).

o Concentrarea tensiunii: concentrarea tensiunii este ușor să apară la colțul ascuțit al vârfului undei, tensiunea maximă măsurată poate atinge de 2,3 ori mai mult decât solicitarea medie, iar fisurarea prin oboseală este ușoară sub sarcină pe termen lung.

o Rezistența la impact este în general slabă: colțul ascuțit are o absorbție slabă a energiei la impact, iar rezistența la impact a grinzii pur și simplu susținute este de obicei scăzută.

o Economie: eficiență structurală ridicată, consum mai mic de material la aceeași rigiditate.

· Scenarii de aplicare: proiecte convenționale cu cerințe ridicate de rigiditate, cum ar fi drenajul municipal, evacuarea apelor uzate și cablarea de comunicații.

2. Arc Circular / Undă Sinusoidală

· Caracteristicile structurii sunt tranziția lină a vârfului valului și văii fără colț ascuțit.

· Impactul performanței

o Distribuția tensiunii este uniformă: fără puncte de concentrare a tensiunii, rezistență excelentă la oboseală și fisurare, durată lungă de viață.

o Flexibilitate bună: capacitate puternică de deformare axială și circumferențială, capacitate bună de adaptare la așezarea neuniformă a fundației.

o Eficiență scăzută a rigidității: la aceeași utilizare a materialului, rigiditatea inelului este mai mică decât cea a undei trapezoidale, necesitând o grosime suplimentară a peretelui sau o compensare a înălțimii valului, ceea ce crește costurile.

o Zona de contact a vârfului undei este mică, iar compresia locală poate fi ușor concavă.

· Scenarii de aplicare: fundație de pământ moale, construcție fără șanțuri, îndoirea frecventă a traseului cablurilor și drenaj temporar.

3. Undă în formă de U

· Caracteristicile structurii sunt următoarele: creasta este blândă, jgheabul este un arc mare și întreaga formă este aproape de un dreptunghi cu colțuri rotunjite.

· Impactul performanței

o Performanța cuprinzătoare este echilibrată: are rigiditatea undei trapezoidale și flexibilitatea undei circulare, iar distribuția tensiunilor este mai uniformă.

o Performanță excelentă a fluidului: perete interior neted, rezistență scăzută la fluid, capacitate puternică de auto-curățare și rezistență la acumularea de noroi.

o Instalare stabilă: suprafața mare de contact de pe suprafața exterioară împiedică rularea în timpul instalării, facilitând construcția sigură.

· Scenarii aplicabile: drenarea terenurilor agricole, colectarea apei pluviale și conducte municipale cu sarcini moderate.

4. Undă în formă de V

· Caracteristici structurale: creste ascuțite, jgheaburi înguste și unghiuri mici ale pereților laterali.

· Impactul performanței

o Rigiditate locală ridicată: vârful valului are o puternică capacitate anti-puncție și anti-impact, care este potrivită pentru transportul particulelor solide.

o Flexibilitate extrem de slabă: dificil de îndoit axial și predispus la fractură în punctul de îndoire.

o Concentrarea tensiunii este gravă, iar fisura este ușor să apară la unghiul ascuțit al vârfului valului și al văii, așa că grosimea peretelui ar trebui să fie îngroșată pentru a compensa.

· Scenarii de aplicare: transportul reziduurilor de deșeuri industriale, drenaj mină și condiții speciale de lucru rezistente la impact.

5. Undă compozită/curbată (de exemplu, S-Rib)

· Caracteristicile structurii sunt micro-arcul din partea superioară a crestei valului și tranziția curburii peretelui lateral, care combină avantajele undei trapezoidale și circulare.

· Impactul performanței

o Îmbunătățire în colaborare: în timp ce se menține o rigiditate ridicată a inelului (de exemplu, SN8), rezistența la impact a grinzilor pur și simplu susținute poate fi crescută cu peste 20%.

o Optimizarea stresului: eliminarea colțurilor ascuțite reduce semnificativ concentrarea stresului și sporește fiabilitatea pe termen lung.

o Costul este mai mare din cauza matriței și procesului complex.

· Scenarii aplicabile: proiecte municipale la standarde înalte, cricuri fără șanțuri și conducte îngropate pe distanțe lungi.

II. Influența sistematică a formei de undă asupra performanței critice

III. Principiile de bază ale selecției modelului

1. Prioritate de rigiditate: sarcină grea, îngropare adâncă, scenarii de acoperire mare a solului → selectați val trapezoidală sau val compozit.

2. Prioritate flexibilă: sol moale, sensibil la tasare, fără excavare → selectați unda arc sau undă în formă de U.

3. Prioritate fluide: drenaj, evacuare a apelor uzate și anti-înfundare → selectați undă în formă de U sau undă arc.

4. Prioritate de rezistență la impact: transmiteți amestec solid-lichid, mine, industrie → selectați undă V sau undă compozită.

5. Prioritate de cost: comună convențională și filetare → se preferă unda trapezoidală.

IV. Efectele sinergice ale parametrilor de susținere de vârf

Performanța optimă a formei crestei valurilor poate fi atinsă prin proiectarea coordonată a înălțimii valurilor, a distanței dintre valuri și a grosimii peretelui.

· Înălțimea valului: cu cât înălțimea valului este mai mare, cu atât rigiditatea inelului este mai mare, dar flexibilitatea scade și materialul crește.

· Distanța dintre unde: dacă distanța dintre unde este prea mică, rigiditatea axială devine excesiv de mare, ceea ce este nefavorabil pentru adaptarea tasării; dacă distanța dintre unde este prea mare, suportul circumferențial devine insuficient, ducând la flambaj local.

· Grosimea peretelui: pentru undele cu muchii ascuțite (trapezoidale sau în formă de V), peretele trebuie să fie îngroșat corespunzător la creasta valului pentru a atenua concentrația de tensiuni.
