Linie de extrudare a foii subțiri din PVC de 1200 mm

Prezentare generală a produsului

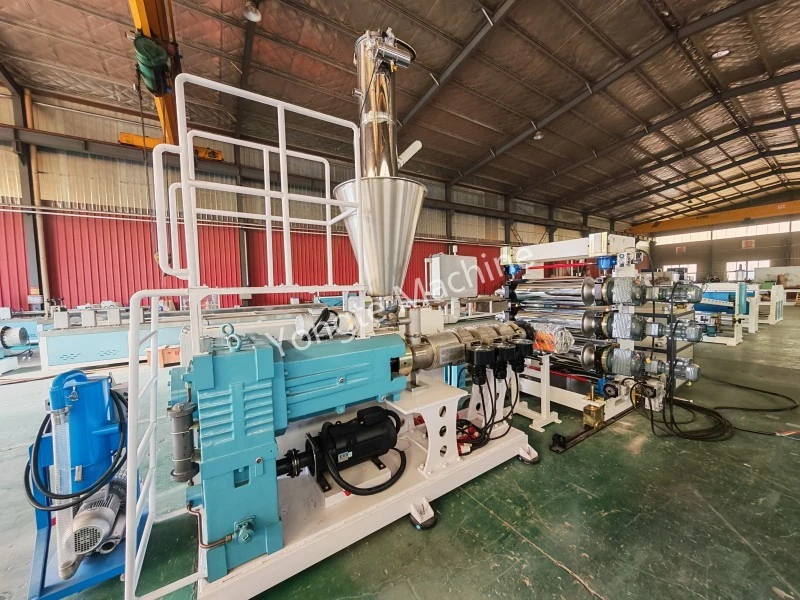

Linia de extrudare a foilor subțiri din PVC Yongte de 1200 mm este dezvoltată la comandă pentru producția de foi subțiri din PVC rigide și semirigide. Acesta integrează un extruder conic cu două șuruburi cu un cuplu ridicat, o unitate de calandrare cu trei role de precizie, un sistem automat de control al temperaturii și un sistem inteligent de alimentare, asigurând grosime uniformă, suprafață netedă și funcționare stabilă pe termen lung. Folosind tehnologia noastră avansată brevetată, inclusiv controlul de precizie a extrudarii servo-acționat și designul optimizat al șuruburilor, linia noastră de extrudare a foilor subțiri din PVC atinge o viteză de producție impresionantă de 10 metri pe minut, menținând în același timp o toleranță constantă a grosimii în ±0,02 mm.

Parametrii tehnici de bază

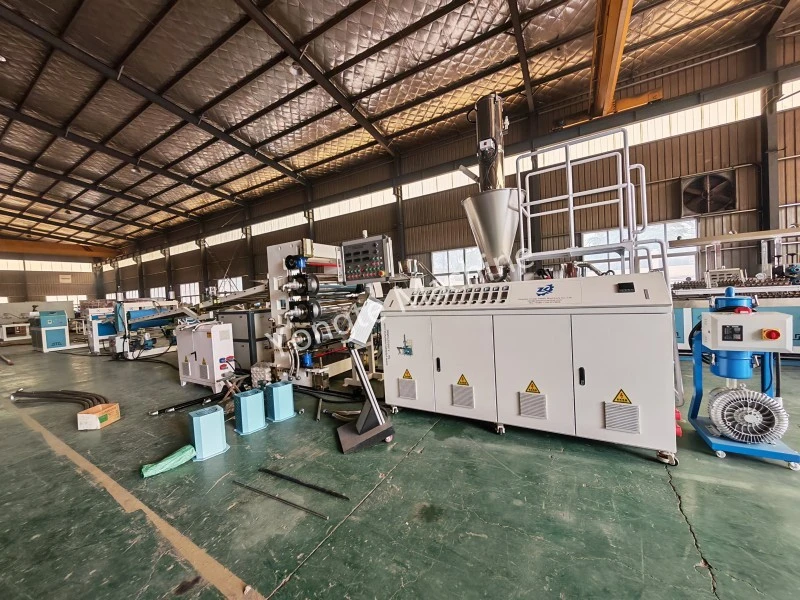

Lista completă a echipamentelor și imagini

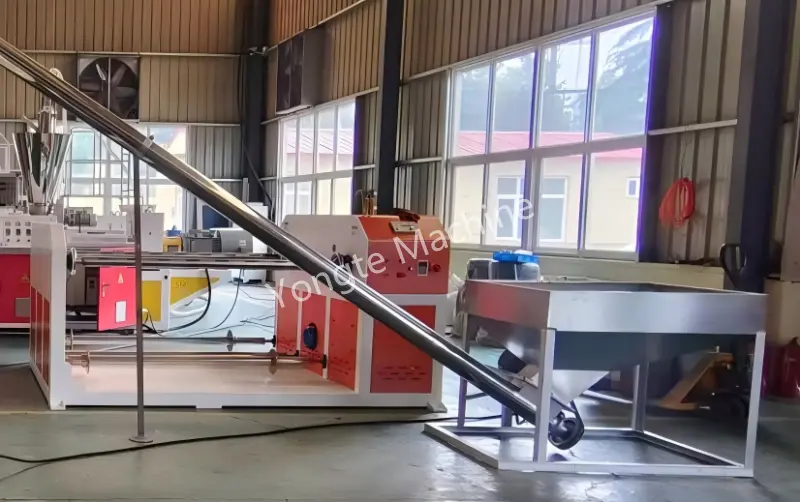

Încărcător automat de materiale: alimentare automată cu șuruburi din oțel inoxidabil 304, alimentare stabilă și protecție a mediului fără praf.

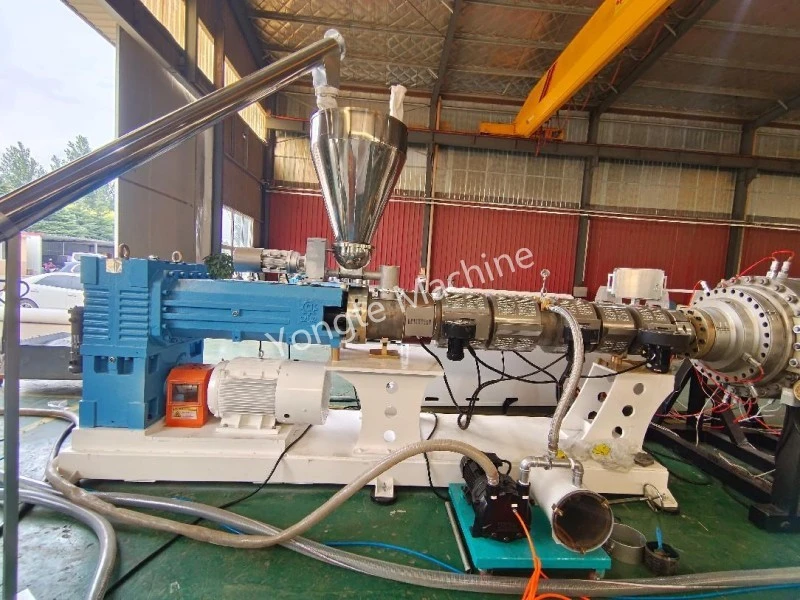

Extruder conic cu două șuruburi: Mașina de extrudare principală cu cuplu mare SJSZ80/156 dispune de șurub cu diametru mare de 156 mm cu un raport L/D de 22:1, oferind o eficiență excepțională de plasticizare, menținând în același timp efortul de forfecare scăzut - optimizat special pentru proprietățile termosensibile ale PVC-ului. Echipat cu un butoi șurub din aliaj întărit (HRC 58-62) și elemente de transport prelucrate cu precizie, asigură o amestecare uniformă a topiturii și o presiune stabilă, prevenind eficient degradarea materialului chiar și în timpul ciclurilor de producție prelungite. Sistemul de antrenare de control al vitezei servo al extruderului (servomotor de 55 kW) permite reglarea continuă a vitezei de la 5 la 35 rpm, găzduind diverse formulări de PVC, inclusiv tipuri rigide, semirigide și modificate cu carbonat de calciu și aditivi.

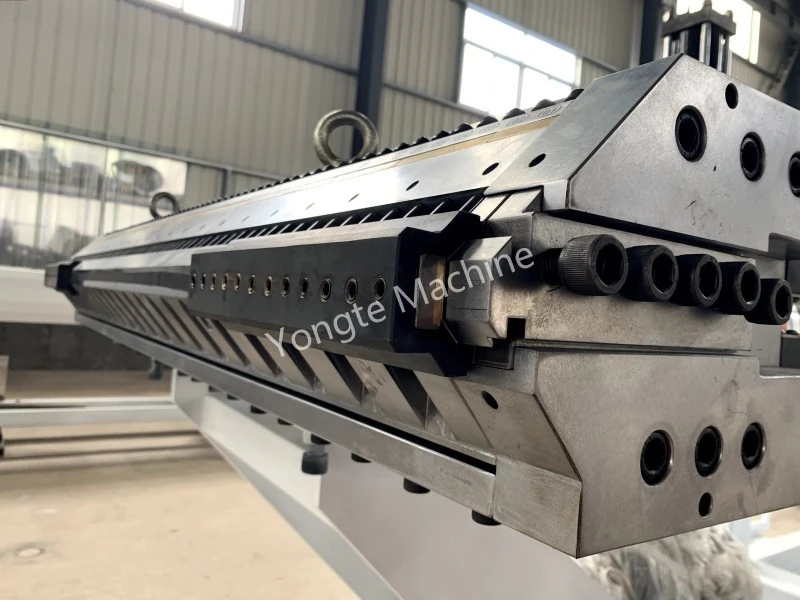

Matriță de tip T: matriță cu lățime de 1200 mm, formare precisă cu grosimea de 0,4–2 mm.

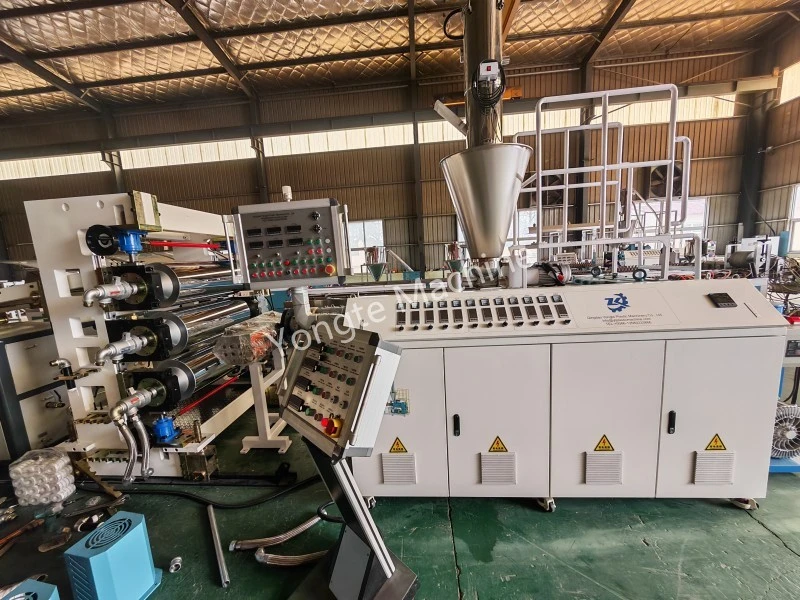

Unitate de calandrare cu trei role: Dispunând de țevi de oțel fără sudură cu tratament de călire și revenire de precizie, suprafața rolei atinge o duritate de HRC≥62 și un finisaj în oglindă Ra≤0,2μm, asigurând o rezistență excepțională la uzură și o calitate a suprafeței tablei. Echipat cu un sistem de ajustare a decalajului acţionat de servo (timp de răspuns ≤0,1s), permite controlul grosimii la nivel de microni (interval de reglare 0,4–2 mm) cu repetabilitate în ±0,01 mm. Sistemul de control al temperaturii rolelor cu trei zone, utilizând ulei de transfer de căldură circulant, menține stabilitatea precisă a temperaturii de ± 1℃ pe toată lungimea rolei (1200 mm lățime de lucru), eliminând deformarea termică și asigurând răcirea uniformă a foii. Fiecare rolă este reglabilă independent pentru viteză (5–35 rpm) și presiune (0–150 N/cm), găzduind diverse formulări PVC și cerințe de grosime, reducând în același timp stresul intern în tabla finită.

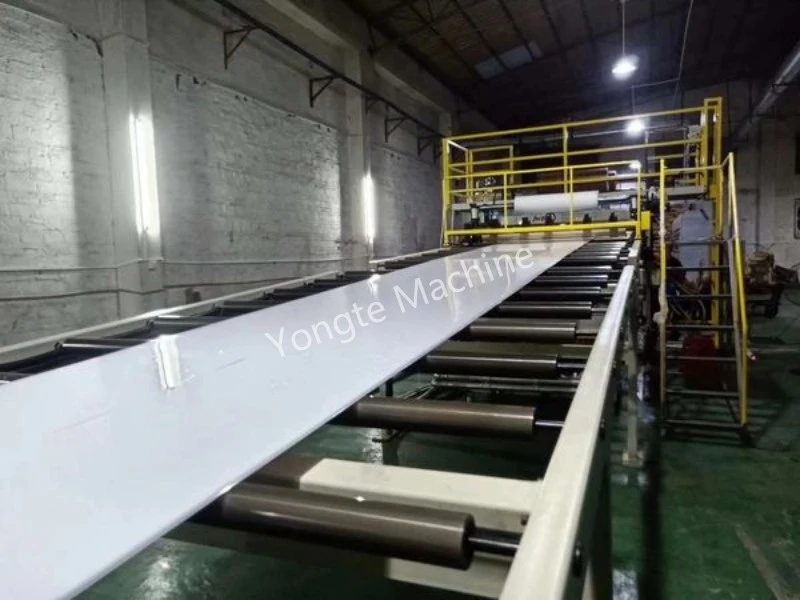

Suport de răcire: suport de transport cu role din oțel inoxidabil de 6 m pentru răcire uniformă și anti-deformare.

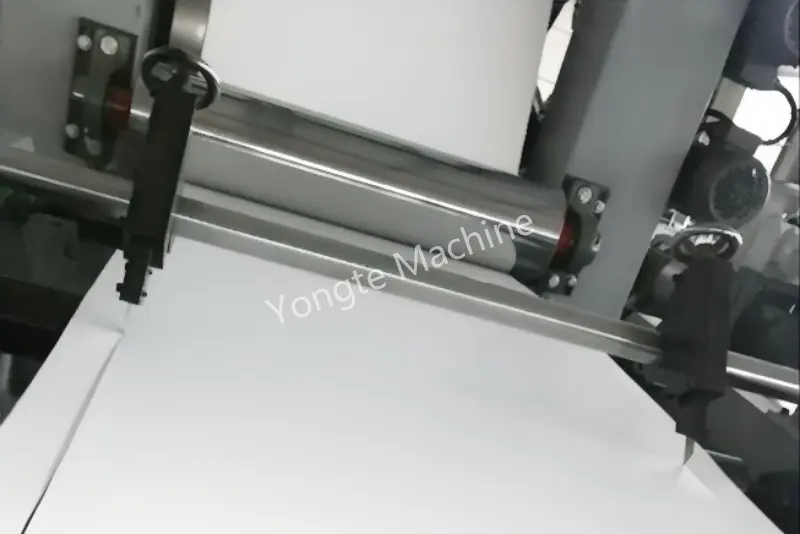

Trimmer automat online: Tăiere automată online a marginilor, reciclare centralizată a deșeurilor pentru a reduce pierderile.

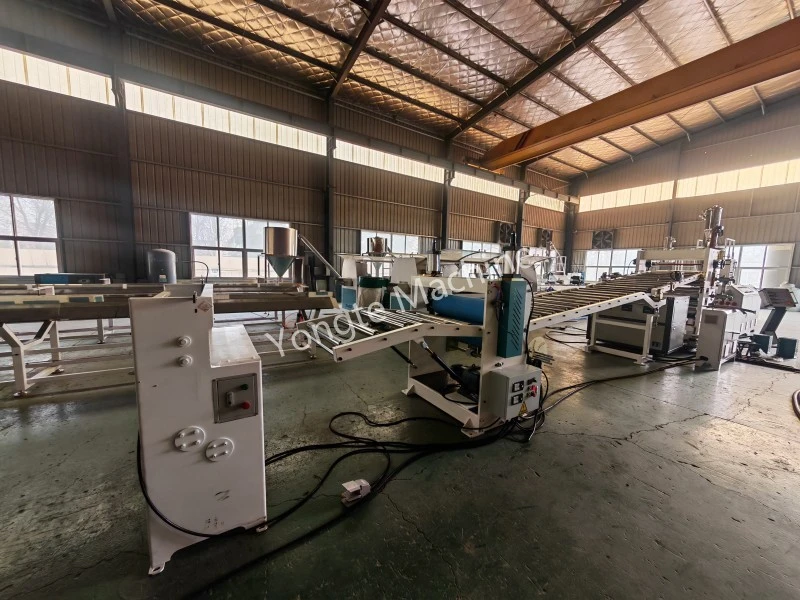

Dispozitiv de ridicare: servo tracțiune cu role duble din cauciuc, funcționare stabilă și tensiune stabilă.

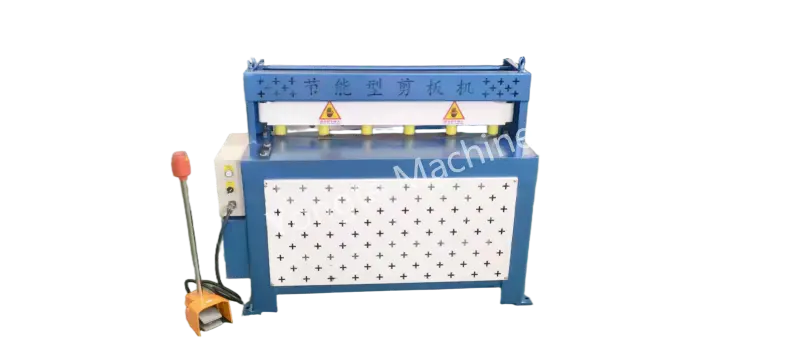

Mașină de tăiat automată: poate tăia foaia subțire din PVC în bucăți cu lungimea necesară, apoi foaia din PVC va fi stivuită împreună. această mașină de tăiat este echipată cu servomotor pentru viteză mare și tăiere automată. marginea de tăiere fără nicio deteriorare

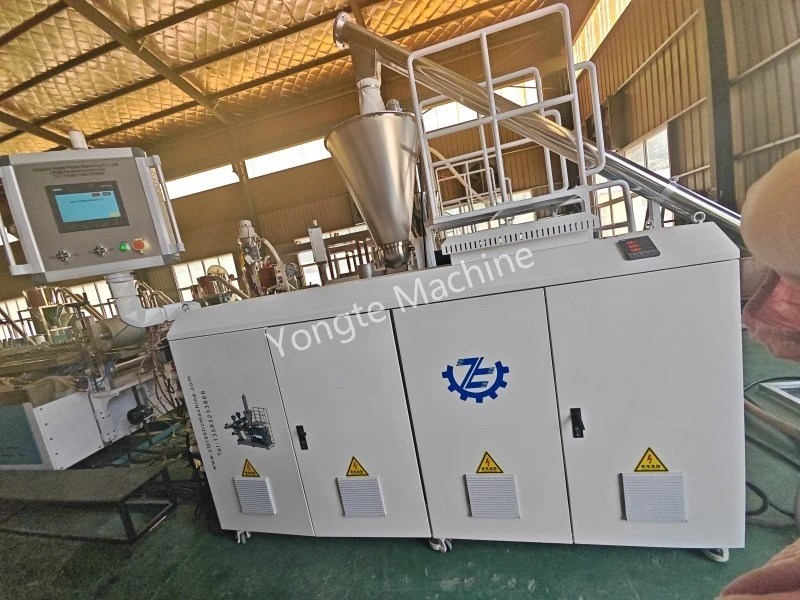

Sistem de control electric inteligent: control al temperaturii Omron, invertor ABB, servo Inovance, contactor Siemens/Schneider; PLC opțional + ecran tactil HMI de 10 inchi pentru monitorizare în timp real și ajustare cu un singur clic a tuturor parametrilor.

Avantaje cheie

1. Cuplu ridicat și plastificare excelentă: butoiul segmentat, controlul precis al temperaturii și configurația optimizată a șuruburilor asigură o amestecare uniformă și o plastificare suficientă, potrivită pentru producția stabilă a diferitelor formule.
2. Ieșire stabilă și de mare viteză: sistem de acționare puternic, cu o viteză liniară de 15–30 m/min (reglabilă în funcție de grosime), putere stabilă și consum redus de energie.
3. Control ultra-preciz al grosimii: control al distanței servo cu trei role + răcire cu circulație internă a rolei, cu o toleranță la grosime de ± 0,03 mm pe toată lățimea de 600 mm și o suprafață plană fără defecte.
4. Alimentare inteligentă și stabilă: alimentare cu măsurare cu pierdere în greutate + feedback în buclă închisă, raport precis de materie primă, reducând fluctuația compoziției și risipa.
5. Control central inteligent: ecranul tactil HMI de 10 inchi monitorizează în timp real datele cheie, cum ar fi presiunea de topire, temperatura rolei și grosimea foii, cu ajustarea parametrilor cu un singur clic și operarea ușoară.
6. Răcire și formare perfectă: transportor de răcire cu cuțit de aer reglabil + sistem de control al tensiunii, asigurând o formare completă fără deformare sau deformare.
7. Funcționare continuă 24/7: Buzele matriței cu schimbare rapidă și sistemul de role ușor de curățat reduc timpul de nefuncționare în timpul modificărilor materialelor sau specificațiilor, satisfacând nevoile producției continue în loturi mari.
8. Compact și economisește spațiu: aspect compact, economisește spațiu, canale de întreținere rezonabile, convenabile pentru întreținerea zilnică.
9. Asistență post-vânzare completă: Oferiți servicii cu ciclu complet, cum ar fi instalarea la fața locului, instruirea operatorilor și furnizarea de piese de schimb pentru a asigura funcționarea pe termen lung și fiabilă a echipamentului.

Aplicație

Special concepute și optimizate pentru producția de materiale PVC subțiri de înaltă calitate, produsele finite au proprietăți de aderență excepționale și robuste, asigurând o lipire fiabilă în diverse aplicații. Ele demonstrează, de asemenea, o durabilitate remarcabilă și performanță pe termen lung, capabile să reziste factorilor de stres din mediu și să mențină integritatea în timp. În plus, aceste produse se laudă cu o textură de aspect excelent și rafinat, oferind o suprafață netedă, consistentă și atrăgătoare vizual. Aceste atribute combinate satisfac pe deplin și depășesc standardele stricte de calitate și cerințele riguroase stabilite de unitățile de producție de mobilier de ultimă generație, făcându-le o alegere ideală pentru producția de mobilier premium.
