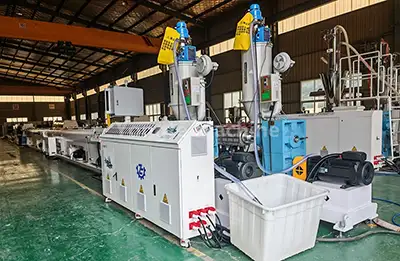

Mașină de extrudare a țevilor PERT de 20-110 mm

Mașina avansată de extrudare a țevilor PERT de 20-110 mm de la Yongte este un sistem de extrudare proiectat profesional, dedicat producerii de țevi de polietilenă cu diametru mic, cu pereți interiori netezi și precizie dimensională precisă. Integrată cu procese automate, funcționare eficientă din punct de vedere energetic și control strict al calității, această linie asigură calitate constantă și superioară a produsului pentru producția de masă.

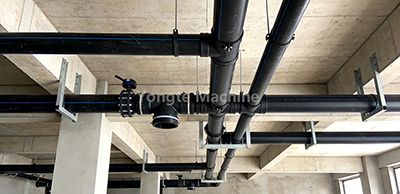

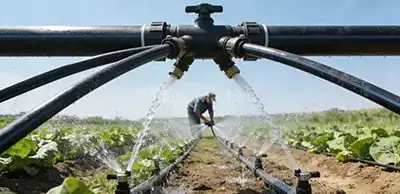

Optimizat cu tehnologia avansată de extrudare cu un singur șurub și un design personalizat cu șurub, produce în mod stabil țevi PERT cu diametre standard de 20/25/32/40/50/63/75/90/110mm. Linia este aplicată pe scară largă în sistemele de alimentare cu apă potabilă, canalizare, conducte electrice, alimentare cu apă și drenaj rezidențial, proiecte de infrastructură municipală și rețele de irigații agricole la scară largă. Acceptă atât materialele PERT noi, cât și materialele reciclate de înaltă calitate, satisfacând diversele nevoi de producție ale clienților.

Fluxul procesului

1. Amestecarea materiei prime → rășină PE + masterbatch de culoare
2. Alimentare cu vid → Transport automat de material
3. Uscarea materialului → Conținut de umiditate ≤ 0,1%
4. Plasticizare extruder → 180-210℃, extruder cu un singur șurub SJ75/33
5. Formarea matriței → Cap de matriță cu structură coș/spirală pentru extrudare uniformă
6. Calibrare în vid → 0,06-0,08MPa, calibrare precisă a dimensiunilor
7. Răcire prin pulverizare în mai multe etape → Temperatura apei ＜20℃, răcire completă și uniformă
8. Imprimare laser → Marcare neconsumabilă în timp real a specificațiilor produsului și a informațiilor despre lot
9. Tracțiune de tragere → 3-15 m/min viteză stabilă, control al tensiunii pentru a preveni deformarea
10. Tăiere cu lungime fixă ​​→ Tăiere fără așchii, precizie de ± 1 mm
11. Stivuire produse finite → Stivuire ordonată automată, înălțime și straturi reglabile

Avantajul procesului: producția continuă complet automatizată asigură o eficiență ridicată, o calitate stabilă a țevii și un minim de deșeuri de material, realizând o conexiune fără sudură a tuturor verigăturilor de producție.

Parametrul produsului

Componente de bază și detalii

1. Sistem de alimentare și uscare a materialelor Alimentatorul automat cu vid transportă materialul PE către buncărul de uscare fără operare manuală Procesul de uscare de precizie controlează conținutul de umiditate sub 0,1%, eliminând defectele bulelor și asigurând calitatea țevii Sistemul de alimentare închis previne contaminarea materialului și scurgerea de praf

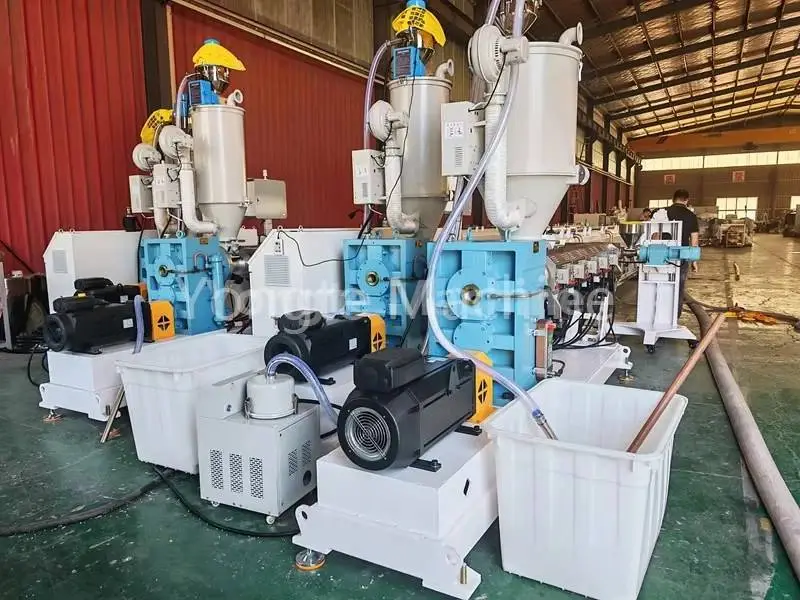

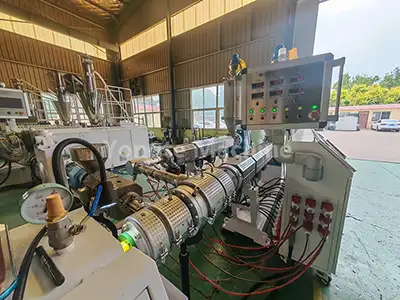

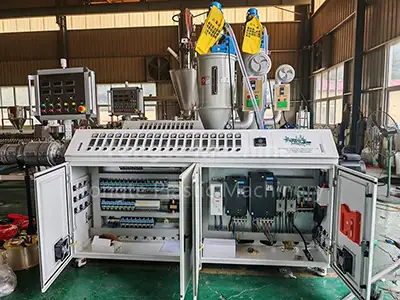

2. SJ75/33 PERT Extruder pentru țevi Echipat cu servomotor Inovance de economisire a energiei de 55 kW, reducând consumul de energie cu 15-20% Cutie de viteze cu transmisie directă, cu eficiență ridicată a transmisiei, zero scurgeri de ulei și întreținere ușoară Cilindru cu șurub forjat din oțel aliat 38CrMoALA cu tratament de nitrurare de precizie, rezistent la uzură și la coroziune
3. Extruder pentru linie de marcare (SJ25) Extruder special pentru producția de linii de marcare a conductelor Suportă linii de marcare simple sau multiple, personalizabile în funcție de cerințele clientului Viteză sincronă cu extruderul principal, marcare clară și fără decolorare

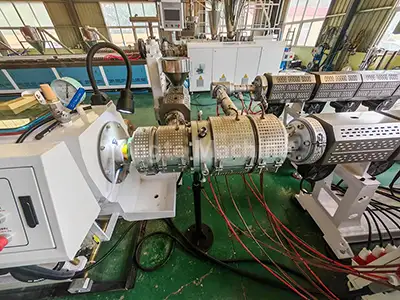

4. Mold special pentru țevi PE Cap de matriță cu structură coș/spirală, asigurând extrudarea uniformă a materialului și grosimea stabilă a peretelui țevii Prelucrare de înaltă precizie a matriței, suprafețe interioare și exterioare netede ale țevilor Material de matriță durabil, ușor de dezasamblat și curățat

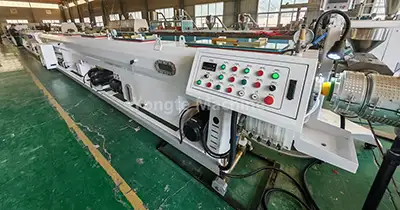

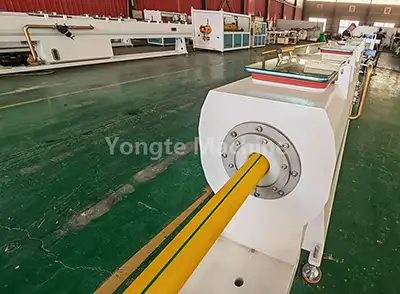

5. Rezervor de calibrare cu vid Corp din oțel inoxidabil 304 de calitate alimentară, rezistent la coroziune și ușor de curățat Adsorbție stabilă în vid de 0,06-0,08 MPa, calibrare rapidă și precisă a dimensiunilor Sistem de control al vidului cu mai multe zone + răcire eficientă cu circulație a apei, asigurând rotunjimea țevii și acuratețea dimensională Adaptați la producția de mare viteză, fără deformare a semifabricatelor de țevi
6. Rezervor de răcire prin pulverizare Tehnologie de răcire prin pulverizare cu mai multe etape de 9 m, temperatura apei controlată sub 20 ℃ Răcirea rapidă și uniformă a țevilor, asigurând proprietăți fizice stabile ale materialelor HDPE Structură din oțel inoxidabil 304, durabilitate excelentă și rezistență la coroziune Duze de pulverizare detașabile, ușor de întreținut și de curățat

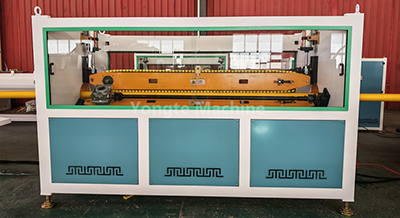

7. Mașină de tracțiune cu tragere Reglare constantă a vitezei de conversie a frecvenței de 3-15 m/min, tracțiune stabilă și uniformă Sistem de control al tensiunii de precizie, prevenind deformarea țevii și asigurând o lungime constantă Blocuri de tracțiune rezistente la uzură, antiderapante și durată lungă de viață Funcționare sincronă cu extruder și tăietor, realizând controlul legat

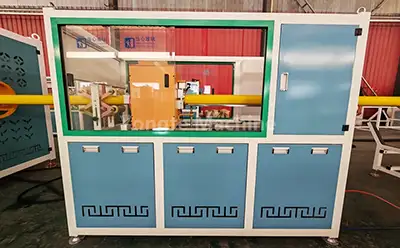

8. Cutter planetar Tăiere automată fără așchii cu lungime fixă, capete netede și fără bavuri Optimizat pentru țevi HDPE cu diametru mic și mediu, eficiență ridicată de tăiere Precizie de tăiere de ± 1 mm, minimizând risipa de material Tăiere automată cu legătură de semnal, fără intervenție manuală

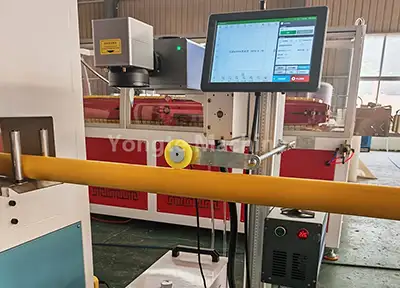

9. Mașină de imprimat cu laser Tehnologie de marcare cu laser neconsumabilă, cost de operare redus Imprimarea în timp real a specificațiilor produsului, numărului de lot, datei de producție și alte informații Marcaj clar și rezistent la zgârieturi, respectând standardele internaționale de etichetare a produselor Potrivire automată a vitezei cu linia de producție, fără imprimare lipsă

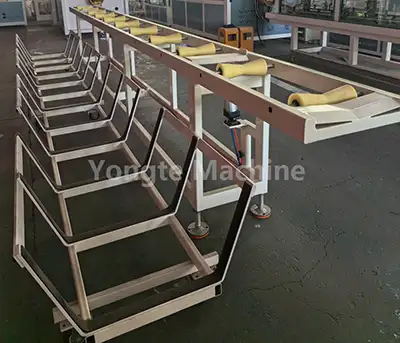

10. Raft automat de stivuire Stivuirea ordonată automată a țevilor HDPE finite, economisind costurile forței de muncă Înălțimea de stivuire și numărul de straturi reglabile, adaptându-se la diferite lungimi de țeavă și nevoi de depozitare Structură stabilă de stivuire, prevenind coliziunea și deteriorarea țevilor Echipat cu protecție limită, funcționare sigură și fiabilă
11. Sistem de control electric Componente integrate de înaltă performanță: convertoare de frecvență ABB, contactoare Siemens, regulatoare de temperatură Omron, servocontrolere Inovance Sistem de control programat PLC, care acceptă sincronizarea vitezei și ajustarea automată a parametrilor Interfață de operare cu ecran tactil ușor de utilizat, simplă și ușor de învățat, fără abilități profesionale necesare Funcții complete de protecție de siguranță: supratensiune, supracurent, supraîncălzire și oprire de urgență Dulap de control electric centralizat, cablare îngrijită și întreținere ușoară

Avantajele principale ale liniei de extrudare Yongte

Structură de echipamente robustă și durabilă

• Cutie de viteze verticală cu transmisie directă de înaltă calitate: eficiență ridicată a transmisiei, capacitate portantă puternică, pierderi de ulei zero, disipare excelentă a căldurii
• Baza mașinii din tablă solidă de oțel rezistentă, prelucrată prin tăiere și șlefuire CNC de precizie, dimensiuni precise și funcționare stabilă
• Toate piesele de contact material/apa adoptă oțel inoxidabil 304, rezistență sporită la coroziune și igienă
• Șurub și butoi din materiale personalizate rezistente la uzură, adaptate la prelucrarea materialului HDPE, durată lungă de viață
• Acoperire cu pulbere epoxidică pe întreaga mașină, rezistență excelentă la rugină și stabilitate a culorii, potrivită pentru medii dure de producție

Configurație de înaltă eficiență și economie de energie

• Servomotor Inovance de marcă renumită: reduce consumul de energie cu 15-20%, control precis al vitezei și cuplului, răspuns rapid
• Sistem de bobine de încălzire cu infraroșu: eficiență ridicată de încălzire, temperatură uniformă, pierderi reduse de energie
• Design optimizat al șurubului: eficiență îmbunătățită de plastifiere, timp de rezidență redus al materialului, randament ridicat de extrudare
• Reglarea vitezei de conversie a frecvenței pentru toate componentele principale, realizând o funcționare de economisire a energiei în funcție de cererea de producție

Funcționare complet automatizată și inteligentă

• Producție complet automatizată unică: de la alimentarea cu materii prime până la stivuirea produsului finit, nu este necesară operarea manuală
• Sistem avansat de control PLC, care acceptă ajustarea automată a parametrilor și sincronizarea vitezei, ușor de operat
• Sistem automat de amestecare și dozare a materialelor opțional, realizând o linie de producție automată integrată
• Monitorizarea în timp real a parametrilor de producție, cu funcție de alarmă anormală, reducând rata de eșec a producției
• Interfață ușor de utilizat, instruire simplă pentru operatori, rapidă la locul de muncă

Control strict al calității și testare înainte de expediere

• Fiecare mașină este supusă unor teste de performanță amănunțite în mai multe etape înainte de expediere, asigurând funcționalitate optimă
• Test de funcționare cu sarcină continuă de 72 de ore, verificând performanța stabilă de producție a întregii linii
• Calibrarea parametrilor de extrudare și testul de stres al componentelor cheie, asigurând producția de țevi de înaltă calitate
• Inspecție strictă a calității tuturor pieselor și componentelor, respingând produsele necalificate

Service post-vânzare complet și garanție

📅 3 ani garanție - Acoperă toate componentele de bază ale echipamentelor, funcționare fără griji în perioada de garanție

🛠️ Suport tehnic pe viață - Consultanță tehnică permanentă, îndrumare profesională pentru întreținere și depanare la fața locului

🚛 Instalare și instruire la fața locului - Instalare și depanare gratuite la fața locului, instruire completă a operatorului, manual de operare personalizat

🔧 Aprovizionare cu piese de schimb originale - Furnizare pe termen lung de piese de schimb originale, livrare rapidă și preț rezonabil

📞 Serviciu online 24/7 - Echipa de vânzări și tehnică profesională, răspuns la timp la toate întrebările în termen de 1 oră

Cazuri de succes

Yongte se dedică producției de mașini inovatoare pentru țevi din plastic de înaltă calitate. Prin optimizarea continuă, echipamentele de producție a plasticului Yongte au obținut o recunoaștere ridicată atât pe piețele interne, cât și pe cele internaționale. Bine ați venit să ne contactați și să cumpărați mașină de extrudare a țevilor PERT de 20-110 mm!

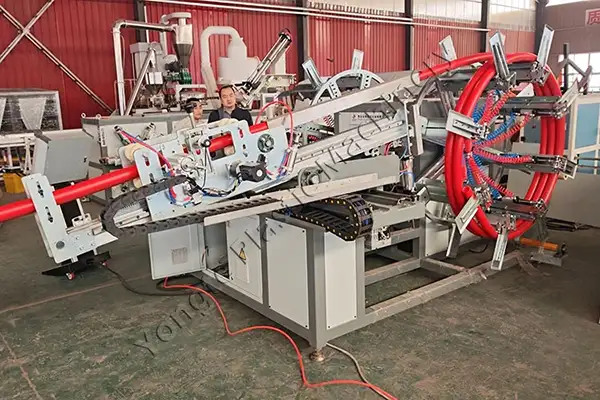

Mașină pentru țevi PE Argentina

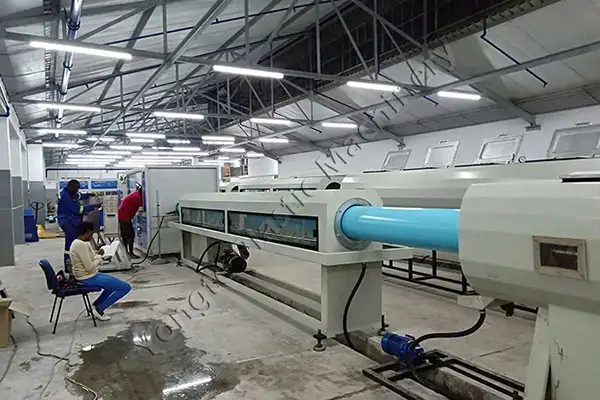

Mașină africană de fabricat țevi PVC de 200-400 mm

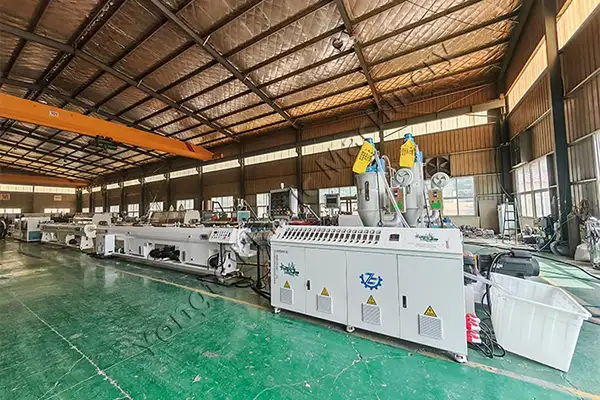

Linie de producție de țevi PPR cu trei straturi de 16-63 mm Algeria
